不太懂磁學的朋友都認為磁性開關是一種神奇的開關，了解它的工作原理以后，你會發現其實并不神奇，但是首先我們必須了解清楚磁性開關的主要構成，下面金則利特種合金帶您全方位了解磁性開關吧。

一、磁性開關的主要組成部件

1、舌簧開關；
2、磁環（永久磁鐵）；
3、缸筒；
4、活塞；
5、導線；
6、開關外殼；
7、保護電路；
8、動作指示燈。

二、磁性開關的工作原理

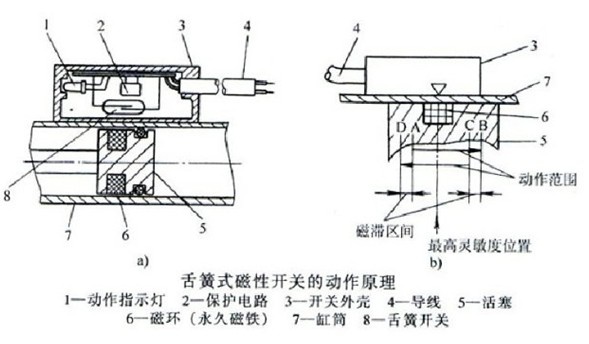

將舌簧開關成型于合成樹脂塊內，帶有磁環的氣缸活塞向右運動到A位置，舌簧開關進入磁場內，兩簧片被磁化而相互吸引，觸點閉合，發出一電信號；活塞運動到B位置時，舌簧開關離開磁場，簧片失磁，觸點自動脫開。A-B區間稱為磁性開關的動作范圍。活塞向左反向運動時，動作范圍是C-D區間。有觸點式磁性開關的動作范圍一般在5-14mm。B-C區間和D-A區間稱為磁滯區間，此區間通常小于2mm?？鄢艤^(qū)間的動作范圍為最適合安裝位置，其中間位置稱為最高靈敏度位置。若磁環停止在磁滯位置，則開關動作不穩定，易受外界干擾。
